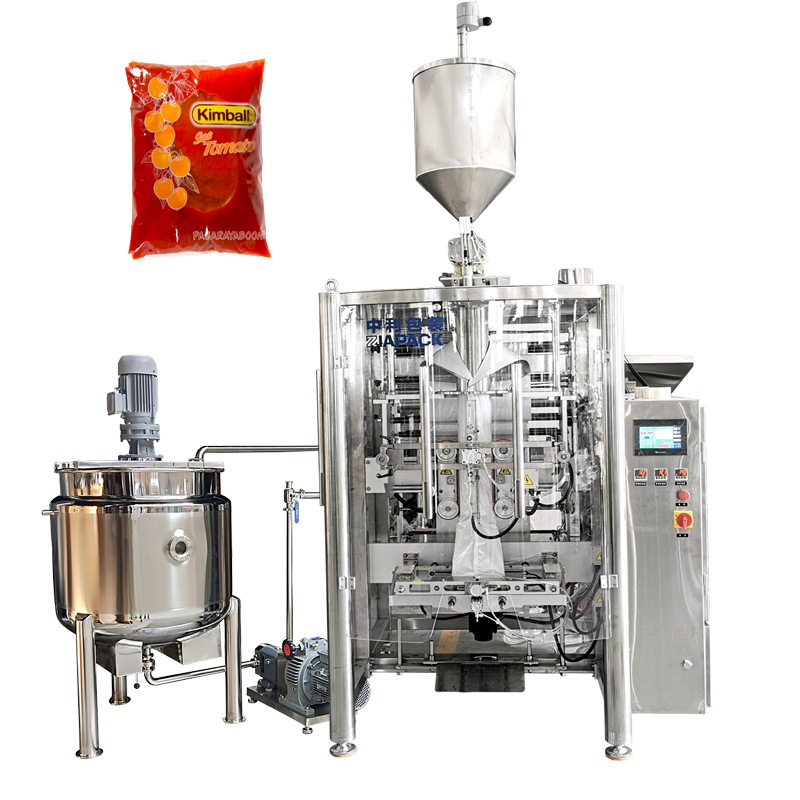

Հեղուկ (սոուս) արտադրանքի համար ավտոմատ ուղղահայաց պարկեր ձևավորող լցոնման կնքման մեքենա
Ներածություն :
Այս միավորը մշակվել է հեղուկ և մածուցիկ արտադրանքի կարիքների համար: Միավորը կազմված է grouting մեքենայի և փաթեթավորման մեքենայից; փաթեթավորման մեքենան ունի պարզ կառուցվածք և հեշտ է գործել. մեքենան միավորում է տոպրակների պատրաստման, լցման, կնքման և հաշվելու գործառույթները: Այն օգտագործում է սերվո շարժիչ՝ ֆիլմը քաշելու համար և ունի շեղումների ուղղման ավտոմատ գործառույթ:
PLC-ի կառավարման բաղադրիչները բոլոր միջազգային հանրահայտ ապրանքանիշի արտադրանքներն են՝ հուսալի կատարողականությամբ: Ընդլայնված դիզայնը ապահովում է, որ մեքենան շատ հարմար է տարբեր ոլորտներում կարգավորելու, շահագործման և սպասարկման համար: Հալեցնող մեքենայի օդաճնշական մասը ընդունում է օդաճնշական բաղադրիչներ. լցման ծավալը և լցման արագությունը կարող են կամայականորեն կարգավորվել, իսկ ճշգրտությունը բարձր է. լցոնման միջնորմը ընդունում է հակակաթիլային և հակագծային լցնող սարքեր. այս միավորը կարող է փոփոխվել խռովության դիմացկուն լցոնման՝ ըստ հաճախորդի կարիքների Համակարգի. բազմաշերտ լցոնում; մեկուսացման համակարգ; կիսաավտոմատ կամ լրիվ ավտոմատ լցման համակարգ։ Հաճախորդի պահանջների համաձայն, ամբողջ միավորի էլեկտրական հսկողությունը համապատասխանում է պայթյունից պաշտպանության պահանջներին:
Չորս, հարակից կոնֆիգուրացիա
- Վերահսկիչ մասը ընդունում է սենսորային էկրան, որն ունի պարզ շահագործման և կայունության առավելություններ.
- Օդաճնշական մասը ընդունում է էլեկտրամագնիսական փական, նավթ-ջուր բաժանարար և բալոն;
- Ֆիլմի քաշող շարժիչը ընդունում է servo շարժիչը;
- Փաթեթավորման մեքենայի թաղանթով սնուցող մասը ընդունում է սերվո ֆիլմերի գծագրման տեխնոլոգիան՝ արդյունավետորեն կանխելու փաթեթի նյութի շեղումը:

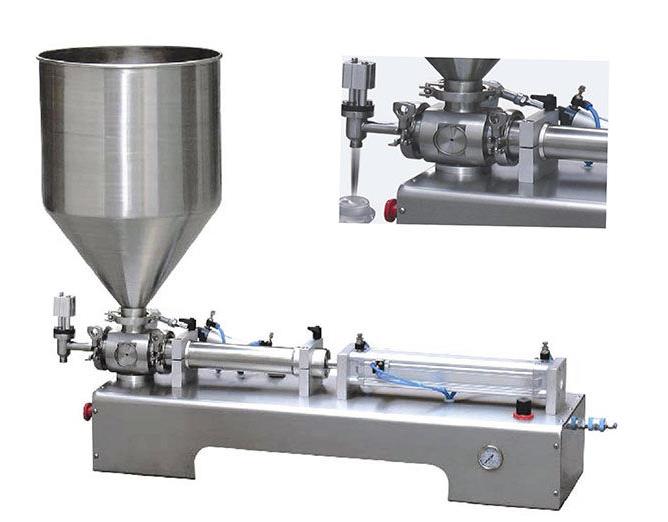

ZL100 մխոցային լիցքավորման պոմպ 50 լ վազով
Մխոցային լցոնման պոմպը լայնորեն օգտագործվում է տարբեր հեղուկների ծավալը չափելու համար: Կարող է հասնել բարձր կայունության և ճշգրիտ դիրքավորման: Ամբողջ նյութական կոնտակտային մասը պատրաստված է SUS316-ի կողմից (Կրկնակի շերտ)
Չափման ծավալը՝ 100-500 մլ
Օդաճնշական բաղադրիչներ՝ SMC/AIR TAC
Ճշգրտություն՝ 0,5-1%
Արագություն՝ 20-35 անգամ/րոպե
ZL420 VFFS Փաթեթավորման մեքենա
Ամբողջ մեքենան պատրաստված է չժանգոտվող պողպատից 304, այս մեքենան հագեցած է պայուսակ պատրաստելու, կտրելու, ծածկագրի տպագրությամբ և այլն: Siemens PLC և սենսորային էկրան, Panasonic սերվո շարժիչ, ճապոնական լուսանկարչական սենսոր, կորեական օդային փական և այլն: Ընդունված է ֆիլմի ձգման համակարգը: սերվո շարժիչով վարելը արագացնում է արագությունը:
Տեխնիկական պարամետրեր.
Քաշի միջակայքը՝ 100-1000 գ
Փաթեթավորման արագություն՝ 20-30 պարկ/րոպե
Պայուսակի չափսը՝ (50-280)*(80-180)մմ(L*W)
Սեղմված օդի պահանջը՝ 0.6Mpa 0.65m³/min
Շղթայի արտաքին տրամագիծը՝ 400 մմ
Միջուկի ներքին տրամագիծը՝ 75 մմ
Մեքենայի քաշը՝ 800 կգ
Էլեկտրաէներգիայի աղբյուր՝ 5,5 կՎտ 380 Վ±10% 50 Հց
Հիմնական հատկանիշները և բնութագրերը.
Պայուսակների լայն տեսականի.
Բարձր արագություն՝ ավելի քան 20-60 պարկ/րոպե
Հեշտ է գործել. PLC կարգավորիչ և գունավոր սենսորային էկրան, անսարքության ցուցում սենսորային էկրանին:
Հարմար է հարմարեցնել: ընդամենը մոտ 10 րոպե, փոխելու տարբեր փափուկներ:
Հաճախականության հսկողություն. Արագությունը կարող է ճշգրտվել ընդգրկույթի շրջանակներում հաճախականության փոխակերպման միջոցով:
Բարձր ավտոմատացում. Անծավալված քաշով եւ փաթեթավորման գործընթացում, ավտոմատ ավտոմատ կերպով, երբ ձախողումը:
Անվտանգություն և հիգիենա.
Ֆիլմ չկա, մեքենան կազդարարի:
Մեքենայի ահազանգը եւ կանգնեցնելը, երբ օդային ոչ բավարար ճնշումը:
Անվտանգության պահեստամասեր, անվտանգության սարքերով, ավտոմատ տագնապով եւ կանգառում, երբ անվտանգության պահակները բացվում են:
Հիգիենիկ շինարարություն, ապրանքի կոնտակտային մասերը ընդունվում են sus304 չժանգոտվող պողպատ:
