ZL9000 1-5 կգ սառցե խորանարդի համար տոպրակի ձևավորման ավտոմատ լցոնման կնքման փաթեթավորման մեքենա
1. Ներածություն:
Այս մեքենայի միավորը հատուկ դիզայն է սառցե խորանարդի սառցե խողովակի և սառույցի հացահատիկի փաթեթավորման համար .Այս մեքենան լիովին ավտոմատ կշռող տոպրակի ձևավորում և փաթեթավորում կնքում է .Ամբողջ մեքենայի միավորը կայուն է և հեշտ շահագործման համար : անօդաչու շահագործում և առողջություն: Մենք առաջարկել էինք այս մեքենայական միավորը շատ հաճախորդների համար տեղական և ծովային շուկայից
2 մեքենայի լուսանկար.
3 Մանրամասներ մեքենայի համար.

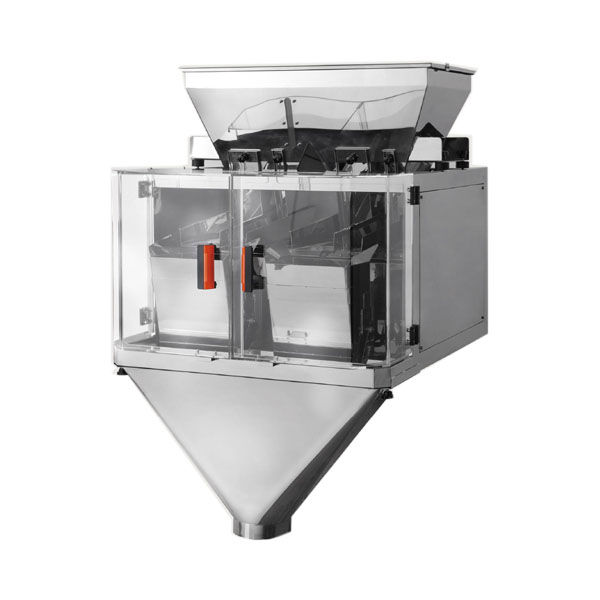

1, CJS2000-F ալյուրի գլուխների գծային կշռող մեքենա. Բոլոր մասերը, որոնք շփվում են նյութի հետ, պատրաստված են ոչ բիծ պողպատից, մյուս մասերը պատրաստված են ածխածնային պողպատից: Մեկ դույլի առավելագույն քաշը 5 կգ է:
| Առավելագույն հզորություն | մինչև 5 կիլոգրամ |
| Հ.Գ.: Յուրաքանչյուր ձողիկի առավելագույն քաշը կարող է 5 կգ: Երկու կշռող ձողիկներ, որոնք աշխատում են միասին, կարող են ամեն անգամ կշռել 10 կգ: | |
| Նվազագույն կարողությունները | կախված է արտադրանքի բնութագրերից, բայց անվանապես 1 կգ |
| Արագություն | 10 պարկ/րոպե 5 կգ սառույցի խորանարդի համար |
| Քաշով ճշգրտություն | ±0.2% կախված արտադրանքի բնութագրերից |
| Լարման | 220V/50Hz, 1ph կամ ըստ հաճախորդի ճշգրտման |
| Ուժ | 0.8KW |
2, ZL9000 ավտոմատ ձևավորող լցոնման փաթեթավորման մեքենա
Այս մեքենան հագեցած է պայուսակ պատրաստելու, կտրելու, ծածկագրի տպագրությամբ և այլն՝ բարձի պայուսակ պատրաստելու համար: OMRON PLC և սենսորային էկրան, Panasonic սերվո շարժիչ, ճապոնական լուսանկարչական սենսոր, կորեական օդային փական և այլն: Չժանգոտվող պողպատ մարմնի համար: Սերվո վարում ֆիլմի ձգման համար:
Հ.Գ. Այն կարող է երկրորդ անգամ ֆիլմի ձգման գործառույթը կատարել և կատարել Max պայուսակի երկարությունը 920 մմ:
Կազմաձևման ցուցակ
| Նյութը | Բրենդային անուն | Նյութը | Բրենդային անուն |
| Նյութ մեքենայի համար | SUS304 | Շարժիչ շարժիչ | Schneider |
| Լրացրեք ձգվող սերվո շարժիչը | Schneider | Կրճատող | Ուհանի մոլորակները |
| Ամսաթվերի կոդավորման համակարգ | Tianyi HP | Գույնի կոդը ֆոտոէլեկտրական | SUNX101 |
| Սենսորային էկրան | Omron | Մխոցային ստատոր | AirTAC |
| Հարևանության անջատիչ | Beifuning | PLC | Omron |
| Ջերմաստիճանի կարգավորիչ | Omron | ||

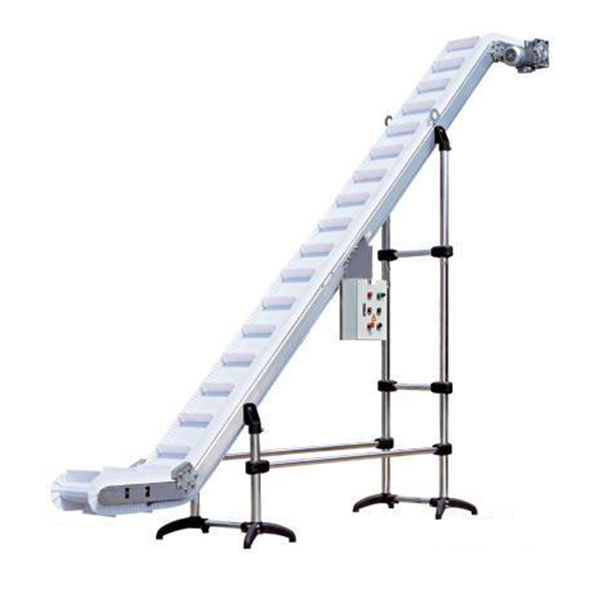

3, Կտրուկ անկյունային փոխակրիչ :Թափքը պատրաստված է 304 S.Steel-ից, իսկ դույլը՝ սննդի փուլային պլաստիկից։ Այս վերելակի բարձրությունը հարմար կլինի փաթեթավորման մեքենայի համար: Արտադրանքի կերակրման ավտոմատ կառավարման համակարգով:
Կտրուկ անկյունային փոխակրիչ Արտադրական վերելքի փոխակրիչ
4, Արտադրական վերելքի փոխակրիչ գոտի մեկ հավաքածու:. Պատրաստված է չժանգոտվող պողպատից: 1,95 մ երկարության համար:
5, ածխածնային պողպատից օժանդակ հարթ ձև մեկ հավաքածու.
4.Տեխնիկական տեղեկատվություն.
- Պայուսակի չափսը՝ (150 մմ-850 մմ)* (100 մմ-430 մմ) (L*W); (պայուսակի երկարությունը կարող է երկրորդ անգամ քաշել, ինչը նշանակում է, որ պայուսակի առավելագույն երկարությունը 920 մմ է):
- Քաշի միջակայքը՝ 2-10 կգ
- Թաղանթի լայնությունը՝ 580-1100.մմ
- փաթեթավորման արագություն՝ 6-12 պարկ/րոպե (ըստ փաթեթավորման քաշի և պայուսակի չափի);
- Ճշգրտություն՝ 0,2% (ըստ փաթեթավորման քաշի և պայուսակի չափի)
